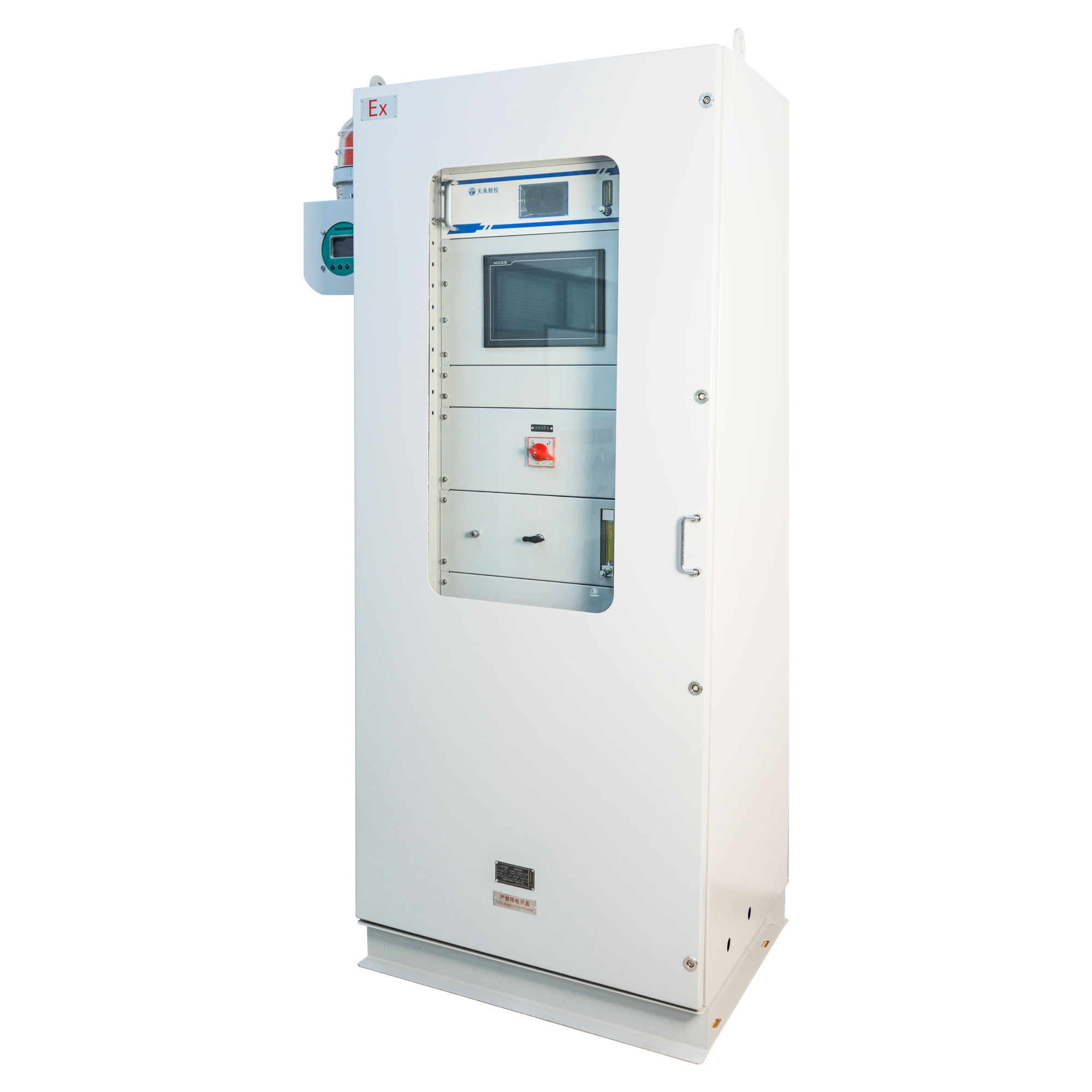

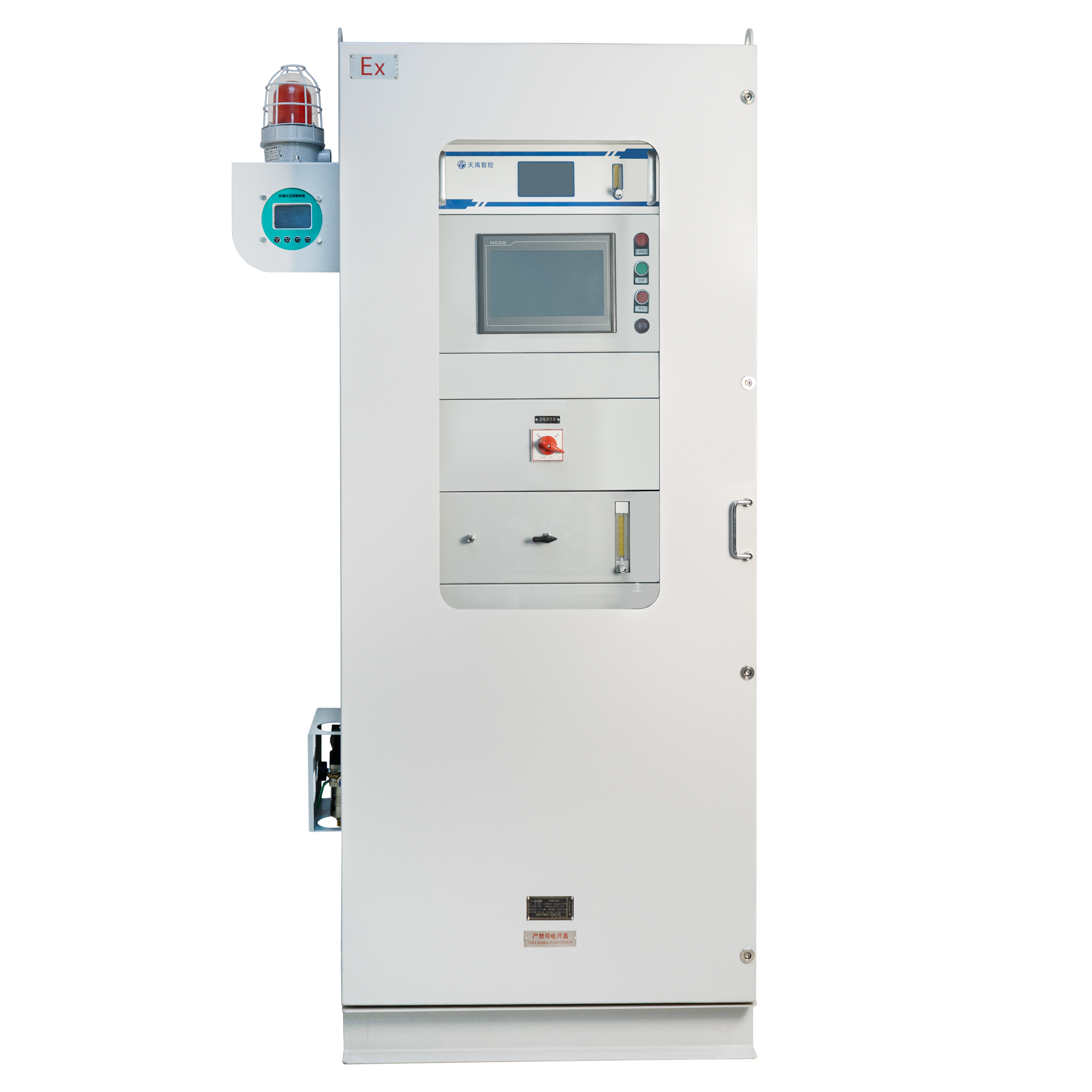

煤粉工業鍋爐系統煤粉倉安全防爆設計可采用濃相操作、封閉、惰性氣體保護、防靜電接地、泄爆等措施,以保障煤粉倉的安全運行。天禹智控的煤粉制備濃度監測系統，它的結構主要包括儀表柜,反吹箱和取樣探頭。在儀表柜內隔膜抽氣泵的工作下,工藝管道中的煙氣被分離,一部分樣氣進入取樣探頭,經由取樣管道進入儀表柜內。在氣水過濾裝置中除去樣氣中的水份和微小塵粒子。在抽氣泵的帶動下,樣氣進入氣體干燥器中進行冷凝脫水,進一步除去樣氣中的水份。冷凝水經由蠕動泵排出,樣氣由抽氣泵出口再經過三通手動閥、轉子流量計進入分析儀表中進行分析。
技術參數
主要技術性能
|
安裝位置 |
煤粉倉/收塵器 |
|
|
用途 |
煤粉倉/收塵器一氧化碳在線分析 |
|
|
采樣點設備或管道號 |
|
|
|
工藝管道尺寸 |
|
|
|
樣品狀態 |
氣態 |
|
|
操作條件 |
||
|
工藝介質 |
煤氣 |
|
|
操作壓力： KPa |
0～2或常壓 |
|
|
操作溫度： ℃ |
約 60 |
|
|
操作濕度 |
||
|
粉塵含量 g/Nm3 |
＜400 |
|
|
動力粘度 |
|
|
|
介質組份 |
||
|
CO |
0～1000PPm |
|
|
CO2 |
|
|
|
N2 |
|
|
|
粉塵 |
較多 |
|
|
水等 |
有 |
|
|
分析儀器規格及要求 |
||
|
系統名稱 |
煤粉倉一氧化碳濃度在線監測系統 |
|
|
分析器名稱及原理 |
紅外分析原理 |
|
|
分析組分 |
煤氣 |
|
|
測量范圍 |
CO：0-1000ppm |
|
|
輸出信號 |
4~20mA |
|
|
電 源 |
220VAC 50 Hz |
|
1. 維護期
系統完成驗收后開始，提供免費的約定質保維護周期，免費維護期滿后進入有償服務期，具體費用由雙方另行友好協商確定。
2.維護內容
（1）系統需求定義范圍內的功能上錯誤和漏洞
（2）由于系統配置的問題所導致的某些功能障礙
（3）下列問題不在免費維護范圍內
a.由于用戶自行修改產品所造成的錯誤
b.由于連入到本系統中的其他現有應用系統所出現的錯誤，或因其他應用系統的修改/變動對本系統所產生的影響及錯誤。
3. 售后技術支持聯絡
a. 技術問題郵件：mail@tyzkkj.com。
咨詢電話：027-8795 5899
134 6997 0286
咨詢QQ ：692922878
在線煤氣分析系統 TY-8300
TY-8300型煤氣在線分析系統是天禹智控自主研發新型在線監測系統，該產品基于非分光紅外（NDIR）氣體分析技術、長壽命電化學傳感技術以及基于MEMS的熱導技術，可同時在線測量煤氣的熱值，以及CO、CO2、CH4、H2、O2、CnHm等氣體的體積濃度。預處理系統采用冷干法設計，關鍵部件采用原裝進口，可根據現場不同的工況條件，為客戶定制解決方案，保證分析系統的可靠運行。
在線紅外煤氣分析儀 TY-6330
在線紅外煤氣熱值儀TY-6330采用自主知識產權的NDIR非分光紅外技術和基于MEMS的TCD熱導技術，主要用于測量各種煤氣、生物燃氣中的CO、CO2、CH4、H2、O2、CnHm?等六種氣體體積濃度及熱值。
在線紅外天然氣分析儀 TY-6340
在線紅外天然氣分析儀TY-6340采用國際先進的NDIR非分光紅外技術，主要用于測量天然氣中的CH4、CnHm?等氣體體積濃度及熱值。武漢天禹智控研發的在線紅外天然氣熱值儀采用標準化3U機箱、測量精度高、結構簡單、維護方便，軟件功能強大，可拓展性強、現場實用性好。目前廣泛應用于燃氣具生產企業、廠商，燃氣計量檢測部門、節能監測部門，科研、環保和配氣等行業，天然氣公司，液化氣廠、液化氣站等領域，測量天然氣中不同成分的體積濃度和熱值。
便攜紅外沼氣分析儀 TY-6320P
采用國際先進的NDIR非分光紅外技術和ECD電化學技術，主要用于測量各種沼氣、生物燃氣中的CO、CO2、CH4、H2、O2、H2S等六種氣體體積濃度。便攜紅外沼氣分析儀體積小，重量輕，攜帶方便、測量精度高、結構簡單、維護方便，軟件功能強大，可拓展性強、現場實用性好，目前暢銷國內外。適用于農村能源辦公室、畜牧養殖戶、農業種植戶、餐廚垃圾處理場、污水處理場、造紙廠、釀酒廠、制藥廠、檸檬酸廠、垃圾填埋場、工程公司、高校、研究所等檢測厭氧發酵工藝和實驗中的沼氣、生物燃氣中的氣體體積濃度和熱值。
在線式多氣體檢測報警儀（帶顯示報警） TY-7200
采用進口催化燃燒傳感器和微控制器技術，帶2.5寸高清彩屏實時顯示，帶聲光+視覺報警，現場多種氣體濃度 24 小時連續在線監測及溫濕度的測量，適用于各種環境中的可燃氣體濃度檢測，響應速度快，測量精度高，穩定性和重復性好，整機性能居國內領先水平。儀器具有多種超強的電路保護功能，可防止錯接電源、反接電源、電源短路、電源不穩、電源與信號錯解等，導致的儀器損壞。
在線激光氣體分析儀 TY-6500
在線激光氣體分析儀TY-6500采用國際最先進的TDLAS激光技術，主要用于測量各種氣體中的HF、HCL、O2、CO、CO2、H2O、O2、NH3、CH4?等氣體體積濃度及熱值。
焦爐煤氣O2分析成套系統 TY-8000EX
天禹智控TY-8000EX焦爐煤氣分析系在煉焦工藝中，電捕焦前端或后端采用專用型防爆分析系統，由防爆型分析儀、氣體采樣、預處理組成。氣體的取樣采用我公司具有先進技術的專用取樣探頭，采用蒸汽拌熱方式，使焦油、苯等凝結物被蒸汽高溫氣化，再經水洗分離，實現了取樣預處理系統的低維護和安全運行。本方案很好的解決了焦爐煤氣中焦油、苯類、粉塵等給取樣帶來的麻煩，解決了危險場合氣體濃度的分析，保證了現場設備的安全運行。
原位式激光氣體分析系統
天禹智控的激光過程氣體分析系統的測量探頭由發射單元和接收單元組成,發射單元由人機界面、激光器驅動模塊、中央處理模塊、半導體激光器和精密光學元件等器件組成;接收單元由光電傳感器、信號處理模塊、電源模塊和精密光學元件等部分組成;吹掃單元由過濾器、減壓閥和穩流裝置等組成;正壓控制模塊采用隔爆設計,內置壓力傳感、信號處理、電源控制和信息顯示等模塊。
水泥窯尾氣體分析系統
水泥窯是工業爐窯的耗能大戶，對干法旋轉窯的窯尾、分解爐及預熱器的出口等煙氣的氣體成份進行分析，可以優化熟料質量、節能減排，以實現生產的優化控制，窯尾煙氣的溫度高達1200℃，粉塵含量高達2000g/m3,而且含有二氧化硫腐蝕性氣體，是技術難度的取樣分析對象，天禹智控的水泥窯尾氣體分析系統，成功的解決了這一艱巨的取樣分析難題。
電石爐爐氣成分及熱值在線監測系統
采用天禹智控自主知識產權的五組分紅外煤氣分析儀，用于在線分析電石爐煤氣中CO、H2、CO2、O2、CH4等氣體的濃度和熱值；針對密閉電石爐的爐氣進行凈化處理，保證系統長期穩定、可靠、準確、連續正常的工作，功能完善。
在線低濃度紅外二氧化碳（CO2）分析儀 TY-6300
在線低濃度紅外二氧化碳氣分析儀采用高精度低量程紅外二氧化碳傳感器，以微控制器為核心，運用先進的數字處理技術，使得分析儀具有智能化，精度高，穩定性好校準周期長，使用壽命長等優點。
